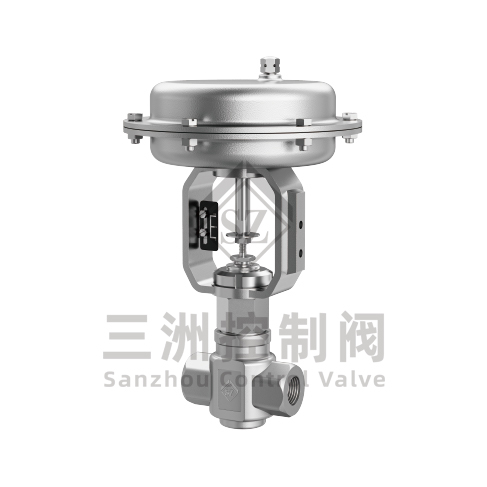

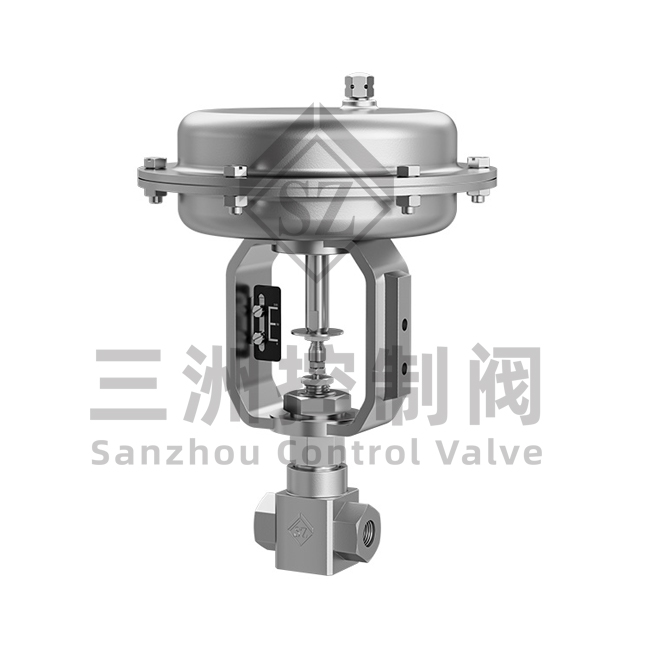

MFTP系列微小流量控制阀

上海三洲MFTP系列微小流量控制阀是为有微小流量、高压高精度控制需求的实验室、中试装置、注射系统、半导体气体、生物发酵领域等相关场所设计。给用户提供精准的控制系统解决方案。

Shanghai Sanzhou MFTP series micro flow control valve is designed for laboratories, pilot plants, injection systems, semiconductor gases, biological fermentation fields and other related places with small flow, high pressure and high precision control needs. Provide users with accurate control system solutions.

主要特点 Main Features

紧凑型结构，节约空间｜Compact and space-saving

适合黏性介质和腐蚀性介质｜Suitable for viscous and corrosive media

可选ANSI/FC170-2VI级泄漏等级｜ANSI/FC170-2 VI leakage available

可选卫生级处理｜Hygienic treatment available

多样的管道连接方式｜Multiple pipe connection

可选多种阀体材质｜Multiple body materials

内件支持快速拆卸更换｜Easy-change Trim

高可调比｜High Rangeability

可选波纹管密封｜Bellow seal available

应用领域  Application

超临界CO2发泡装置｜Supercritical CO2 foaming unit

发酵罐补糖装置｜Fermenter replenishment of sugar unit

SCR脱硝装置｜SCR denitrification unit

中试装置｜Pilot plant

PEM 氢/氧罐压力调节｜PEM H2/O2 tank pressure regulation

....

管道连接方式 Connection

NPT内螺纹｜NPT thread(Female)

法兰｜Flange

快装卡箍｜Tri-Clamp

对焊｜Butt welding

VCR

阀体材质 Body Material

316不锈钢｜SS 316

316L不锈钢｜SS 316L

Monel

Hastelloy

锆｜Zirconium

特殊材质｜Special alloy

阀盖种类 Bonnet

常规螺纹型-40+200℃｜Standard thread

常规散热型-40+250℃｜Standard cooling

加长散热型-45+450℃｜Extended cooling

低温深冷型｜Cryogenic： -液氮-196℃、-液氢-253℃

波纹管加长型｜Bellow seal

执行机构 Actuator

MFSSA系列多弹簧薄膜式

MFSSA type pneumatic multi-spring diaphragm

智能电动执行器 ｜Electric (DC 24V、AC 220V)

手动（可选防转型）｜Manual (Non-Rotation available)

阀门口径 Nominal Diameter

DN8-DN25 ( 1/4’’- 1’’)

压力等级 Pressure Ratings

PN 16-42 MPa

Class 150-2500

PSI  200-15000

更高压力等级请联系我们

For higher pressure ratings, please contact us.

CV范围 CV Range

超微小流量 0.00002-0.003｜Ultra-micro flow 0.00002-0.003

微小流量 0.003-0.5｜Micro flow 0.003-0.5

小流量0.5-1.6｜Small flow 0.5-1.6

常规流量1.6-3.2｜Standard flow 1.6-3.2

泄漏等级 Leakage

ANSI /FCI 70-2 CLASS IV

ANSI /FCI 70-2 CLASS VI可选 （available）
